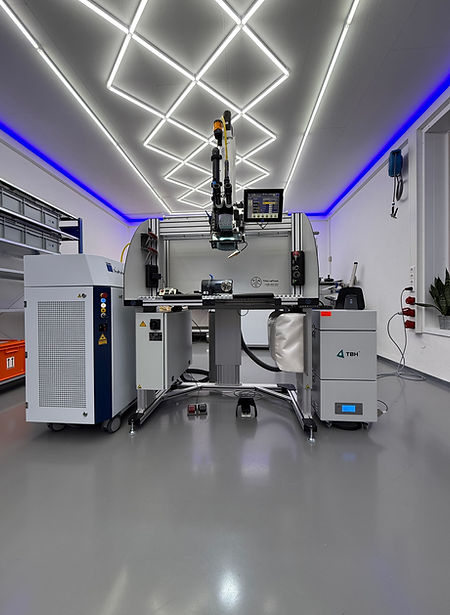

LWS-MO-XX Präzision im manuellen Laserschweißen
Mit der LWS-MO-XX präsentiert TAC ein leistungsstarkes Laserschweißsystem für anspruchsvolle manuelle und teilautomatisierte Anwendungen. Die Maschine wurde konsequent aus der Praxis heraus konzipiert und richtet sich an Anwender, die maximale Flexibilität, hohe Prozesssicherheit und ergonomisches Arbeiten in einem System vereinen möchten.
Maximale Flexibilität
Das LWS-MO-Konzept wurde speziell für Anwendungen entwickelt, bei denen klassische CNC Anlage oder Automatisierungen an ihre Grenzen stößt.
-
Einzelteile sowie kleine bis mittlere Losgrößen
-
Werkstücke mit hoher Varianz
-
Bauteile mit großen Fügetoleranzen
-
Prozesse, bei denen händische Bauteilführung oder manuelles Eingreifen entscheidend sind
Ergonomisch, intuitiv, anwenderfreundlich
Im Fokus steht die Ergonomie und das intuitive, einfache, Bedienkonzept.
-
Höhenverstellbarer, ergonomischer Arbeitsplatz
-
Intuitiv angeordnete Bedienelemente für kurze Einarbeitungszeiten
-
Gesteuerte Z-Achse für präzise Fokuseinstellungen und reproduzierbare Prozesse
Modular erweiterbar
Durchgehend modular aufgebaut, lässt sich individuell anpassen und erweitern.
-
Erweiterbare Kinematik mit
-
Manuelle Zusatzachsen
-
Linearachsen und Kreuztischen
-
kundenspezifischen Sondervorrichtungen
-
-
Livebildkamera für optimale Prozesskontrolle
-
geteilte Arbeitsplatte + Laserschutzbeutel für lange Werkstücke,
-
Sonderlösungen
Laser- & Absaugtechnik
Kompatibel mit Peripheriegeräten führender Hersteller.
-
Laserquellen von
TRUMPF, Coherent, IPG und weiteren Herstellern -
Absaugtechnik von
TBH, FUCHS, ULT, BOFA u. v. m.
Technische Basisdaten (ohne Peripheriegeräte)
Aufstellmaße: 1200 × 800 × 2100 mm
Gewicht: ca. 250–350 kg
Arbeitsfläche: ca. 700 × 800 mm
Maschinenverkleidung: U-Form, offen Laserschutzklasse 4 (zusätzliche Schutzmaßnahmen erforderlich)
Anschlusswerte: Maschine: 230 V / 50 Hz / 10 A _ Laserquelle: 400 V / 50 Hz / 16A
Maschinenkinematik
-Z-Achse: 400 mm, motorisch (optional 500mm)
-X-Achse: 600 mm, manuell (optional)
-Y-Achse: 300 mm, manuell (optional)
Kreuztisch:
-MKT 1515: Manuell, 15kg, 150x150mm Verfahrweg (optional)
